型号

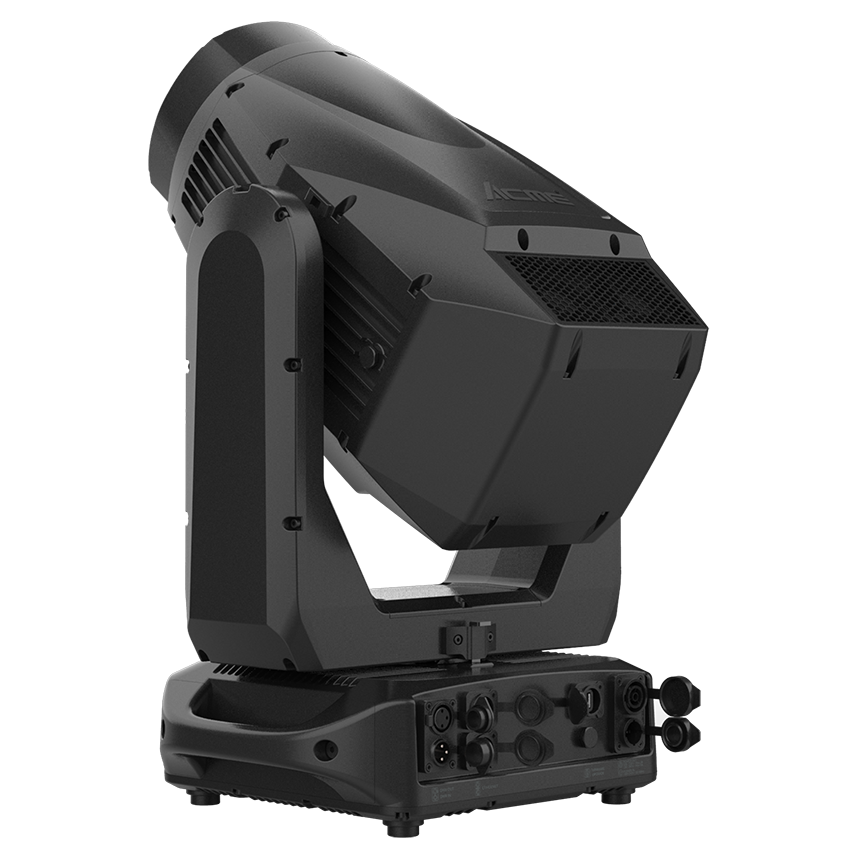

• 产品型号: MANA PROFILE
• Model Code: XA 600 BSWF IP

T/CETA001-2021标准型号

• BSWF-LED600BG/D66

光源

• 光源: 600W LED 光引擎
• 灯具光通量: 26,000 lumens
• 灯具色温: 7,000K
• 光源预期使用寿命: 20,000小时*
  *数据由光源供应商提供

光学系统

• 光束角度: 3.5°-45°
• 标准模式: Ra>70
• 高显指模式: Ra≥90
• 出光镜头直径: 170 mm

控制与程序

• 4 个触摸按键
• 控制面板: LCD显示屏
• 控制协议: DMX512，RDM，Art-Net，sACN
• DMX 通道模式: 5
• 控制通道: 22/30/31/31/40
• 软件升级: 通过DMX或者USB连接升级软件

X轴/Y轴

• X轴运转角度: 540°
• Y轴运转角度: 260°
• X轴/Y轴位置失步自动校正
• X轴/Y轴精度扫描: 16 bit
• 固定锁: 水平/垂直锁

颜色盘

• 线性CMY混色系统
• 线性CTO色温调节: 2,700K-7,000K
• 1个颜色盘:
• • 6种颜色+显指片+白色

固定图案盘

• 1个固定图案盘:
• • 9种图案+白圆
  • 图案片: Ф24 mm, 图案: Ф18 mm

旋转图案盘

• 1个旋转图案盘:
• • 8种图案+白圆
  • 图案片1-7: Ф20 mm, 图案: Ф17 mm
  • 图案片8: Ф20 mm

动态轮

• 1个动态效果盘, 出众的水纹及火焰效果, 动态轮可旋转及更换

棱镜

• 1个4棱镜, 1个4面直排镜, 均可双向旋转

雾化片

• 1°雾化片和5°雾化片

切割系统

• 切割片: 4片切割片实现快速、平滑切割, 每片切割片方向及角度可以独立控制
• 旋转: 单片可完整闭光, 整个切割模块可以旋转±60°

其他效果

• 多种速度频闪效果
• 0-100%顺滑调光
• 电动线性光圈

电气与接口

• 输入电压范围: 100-240Vac; 50/60Hz
• 功率: 910W
• 电源插座: 防水电源连接器输入/输出
• 信号输入/输出: 3芯或5芯卡侬头插座，RJ45接口

灯具规格

• 灯具尺寸:
• • 宽: 380 mm (15.0")
  • 深: 284 mm (11.2")
  • 高: 658 mm (25.9")
  • 净重: 32.5 kg (71.7 lbs)

包装规格

• 飞行箱尺寸:
• • 宽: 1,220 mm (48.0")
  • 深: 610 mm (24.0")
  • 高: 805 mm (31.7")
  • 重量: 132 kg (291 lbs) (含飞行箱, 2装1标准)
• 纸箱尺寸:
• • 宽: 610 mm (24.0")
  • 深: 490 mm (19.3")
  • 高: 675 mm (26.6")
  • 重量: 40.5 kg (89.3 lbs) (含纸箱, 1装1标准)

工作环境

• 最高环境温度: 40°C
• 最低工作温度: -10°C
• 最高表面温度: 75°C
• 防护等级: IP66

认证

• CE认证
• UKCA认证
• cETLus认证

安装

• 可水平或垂直安装
• 通用的工作位置
• 2个快锁挂钩
• 保险绳连接孔

出厂配置

• 电子说明书
• 电源线
• 2个快锁挂钩(3002003003)

可选购配件(含配件编码)

• 灯钩: C-250B (2060001632-B)
• 保险绳: SW-05 (2060001603-E)
• 信号线: 3芯防水信号线(3017013468) /5芯防水信号线(3017013473)，RJ45信号线
• 飞行箱: 3205001354
