主要特征

330W LED光引擎
光源
20,000 小时
光源预期使用寿命
5,500 lumens
灯具光通量
2,700K – 10,000K
线性CTO色温调节
Ra≥66 (标准模式)
显色指数
1.9°-8°
缩放角度
180 mm
出光镜头直径
23.8 kg (52.5 lbs)
灯具重量

功能概述

XA 300 BEAM IP 是 ACME 全新推出的跨时代LED光束灯,这款灯具结构紧凑、重量轻盈,却兼具强劲性能,可输出锐利光束,支持精准控制与无极运动。

灯具搭载 330W LED 光引擎,光通量高达5,500 流明,配合直径180 毫米的出光镜头,投射出的光束清晰锐利、冲击力十足。其1.9°至 8°的变焦范围,能让光束如利刃般划破空间,打造极具张力的视觉效果。

XY轴无极运转角度突破传统运动限位,可实现流畅自由的空中动态效果,轻松营造震撼的空中光影。灯具配备两个六色颜色盘、可调CTO及线性CMY混色系统,能调配出丰富饱满的色彩方案,完美适配各类场景氛围。

创意效果方面,灯具内置1个图案盘,搭配两个棱镜可叠加营造出富有层次的光影效果;雾化片能将锐利光束转化为均匀柔和的染色效果,从而满足多样化的照明需求。

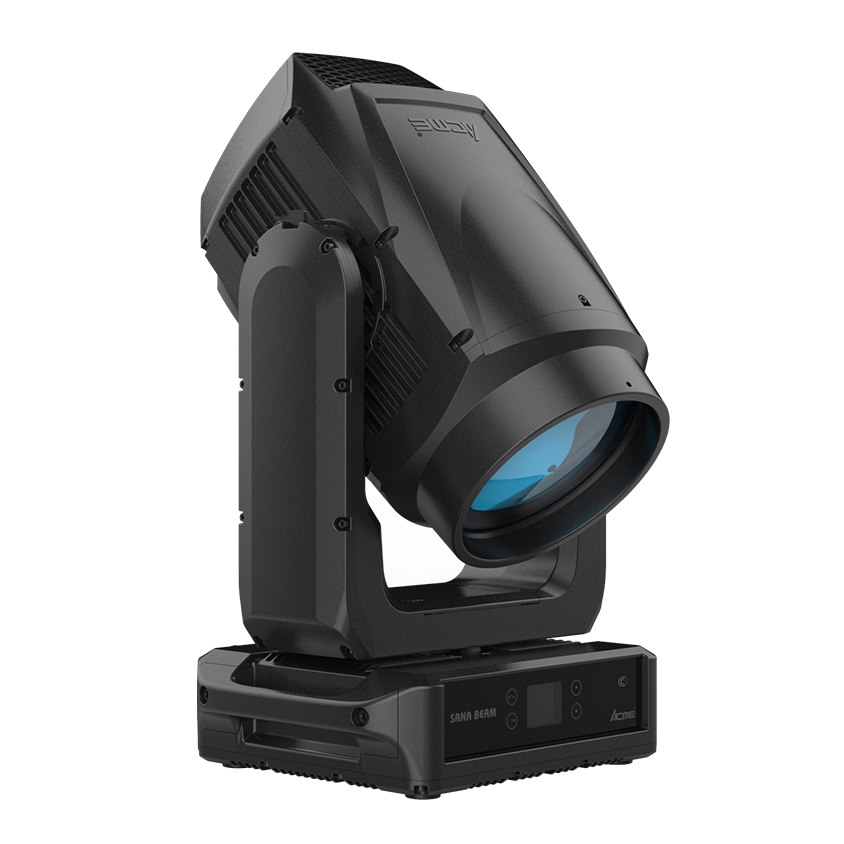

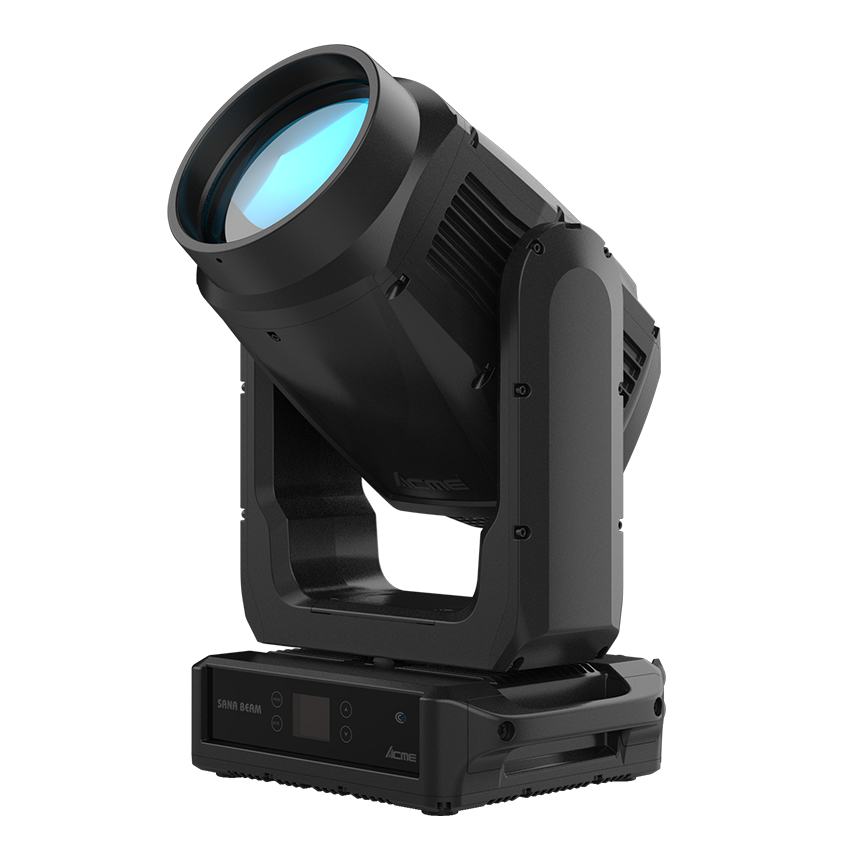

ACME XA 300 BEAM IP 防水摇头光束灯仅重23.8 KG,设计紧凑兼顾高效性,集成NFC近场通信功能,可快速完成灯具的设置与管理,轻松适配各类场景,是各类场所的理想之选。

产品视频

技术参数

型号

  • 产品型号: SANA BEAM
  • Model Code: XA 300 BEAM IP

T/CETA001-2021标准型号

  • B-LED330BG/D66

光源

  • 光源: 330W LED光引擎
  • 灯具光通量:
    • 自动模式: 5,500 lumens
    • 安静模式: 4,700 lumens
    • 超安静模式: 3,900 lumens
  • 灯具色温: 7,000K
  • 光源预期使用寿命: 20,000小时*
    *数据由光源供应商提供

光学系统

  • 缩放角度: 1.9°-8°
  • 标准模式: Ra≥66
  • 出光镜头直径: 180 mm

控制与程序

  • 4 个触摸按键
  • 控制面板: LCD显示屏
  • 控制协议: DMX512,RDM,Art-Net,sACN,NFC
  • DMX 通道模式: 4
  • 控制通道: 16/27/27/29
  • 软件升级: 通过DMX或者USB连接升级软件

X轴/Y轴

  • X轴无极转: 无极转
  • Y轴无极转: 无极转
  • X轴/Y轴位置失步自动校正
  • X轴/Y轴精度扫描: 16 bit
  • 固定锁: 水平/垂直锁

颜色盘

  • 线性CMY混色系统
  • 线性CTO色温调节: 2,700K-10,000K
  • 2个颜色盘:
    • 颜色盘 1: 6种颜色+白色
    • 颜色盘 2: 6种颜色+白色

固定图案盘

  • 1个固定图案盘:
    • 17种图案+白圆

棱镜

  • 1个8棱镜, 1个6面直排镜, 均可双向旋转和叠加

雾化片

  • 5°雾化片

其他效果

  • 多种速度频闪效果
  • 0-100%顺滑调光
  • 电动调焦系统
  • 电动缩放系统

电气与接口

  • 输入电压范围: 100-240Vac; 50/60Hz
  • 功率: 465W
  • 电源插座: 防水电源连接器输入/输出
  • 信号输入/输出: 3芯或5芯防水卡侬头插座,RJ45接口

灯具规格

  • 灯具尺寸:
    • 宽: 332 mm (13.1")
    • 深: 256 mm (10.1")
    • 高: 567 mm (22.3")
    • 净重: 23.8 kg (52.5 lbs)

包装规格

  • 飞行箱尺寸1:
    • 宽: 820 mm (32.3")
    • 深: 580 mm (22.8")
    • 高: 880 mm (34.7")
    • 重量: 98.0 kg (216.1 lbs) (含飞行箱, 2装1标准)
  • 纸箱尺寸:
    • 宽: 550 mm (21.7")
    • 深: 455 mm (17.9")
    • 高: 665 mm (26.2")
    • 重量: 30.0 kg (66.1 lbs) (含纸箱, 1装1标准)

工作环境

  • 最高环境温度: 45°C
  • 最低工作温度: -20°C
  • 最高表面温度: 75°C
  • 防护等级: IP66

噪音数据

  • 自动模式: 48 dB(A) @ 1 m
  • 安静模式: 43 dB(A) @ 1 m
  • 超安静模式: 38 dB(A) @ 1 m

认证

  • CE认证
  • UKCA认证
  • cETLus认证

安装

  • 通用的工作位置

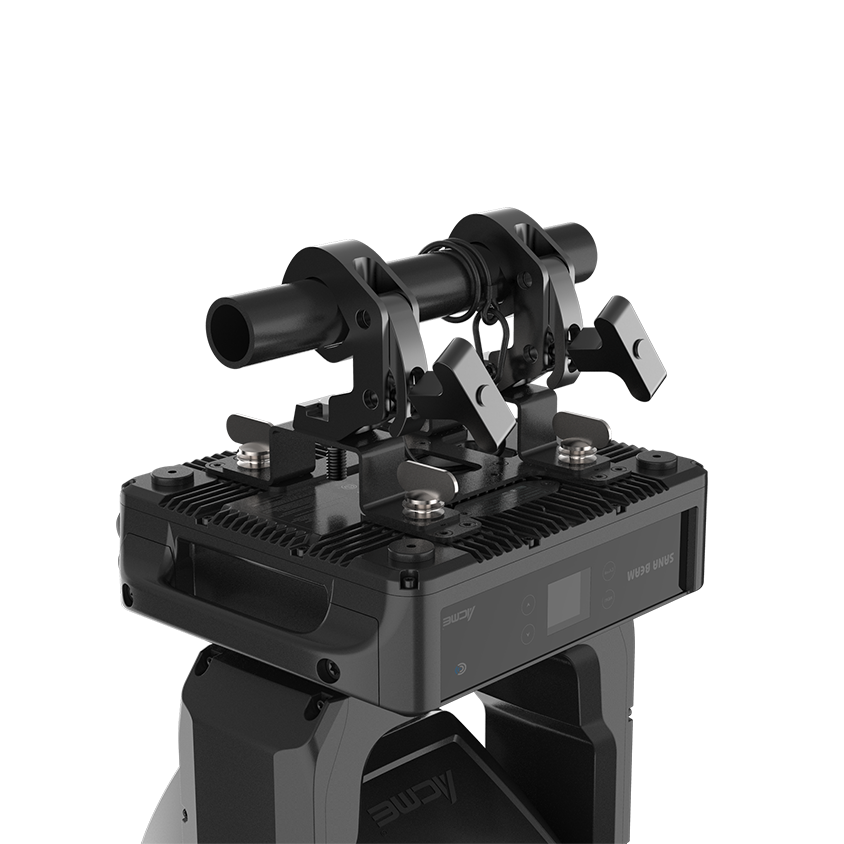

  • 2个快锁挂钩
  • 保险绳连接孔

出厂配置

  • 电子说明书
  • 电源线
  • 2个快锁挂钩(3002003003)

可选购配件(含配件编码)

  • 灯钩: C-150B (2060001625-C)
  • 保险绳: SW-05 (2060001603-E)
  • 信号线: 3芯防水信号线(3017013468) /5芯防水信号线(3017013473)

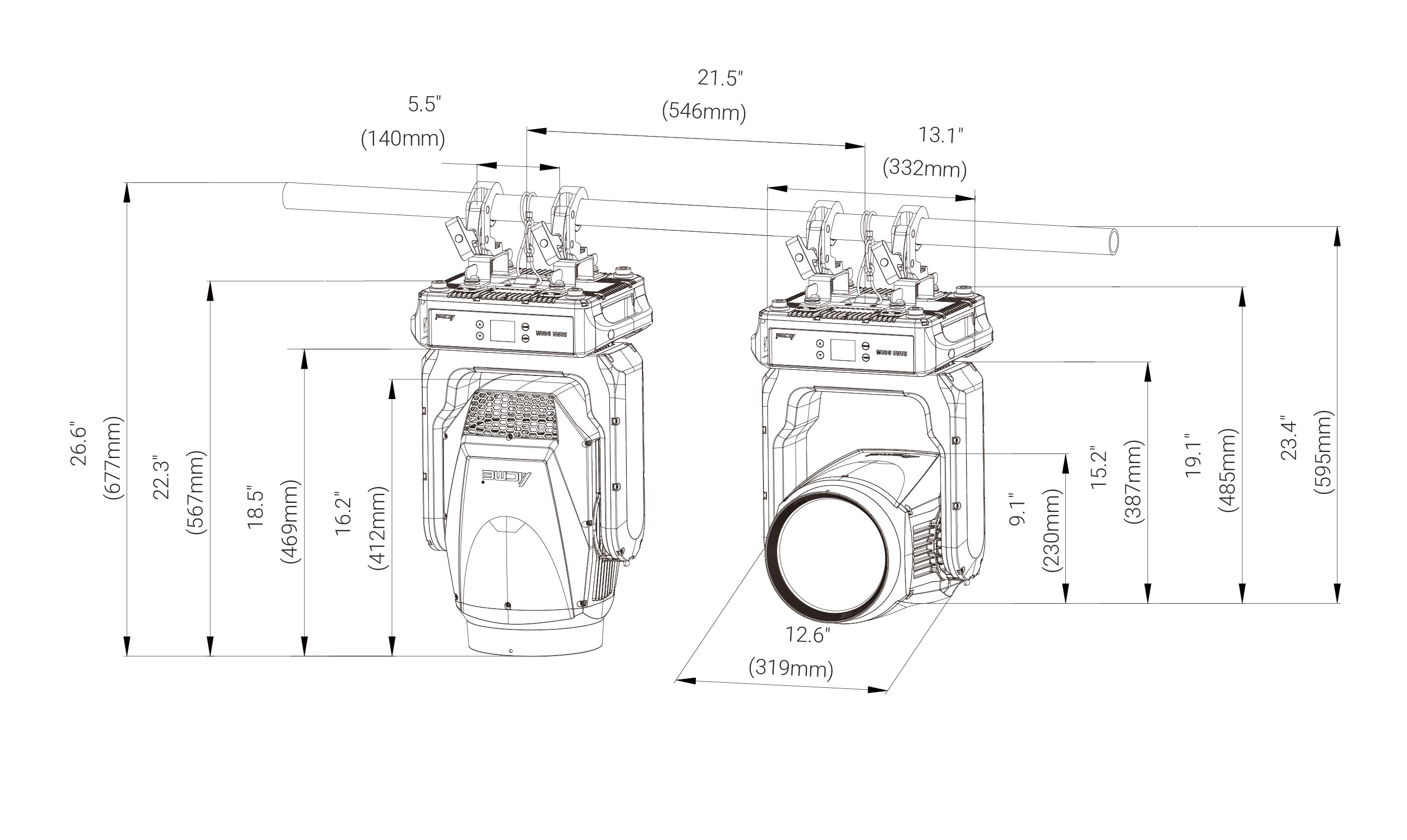

尺寸图
效果
颜色盘

线性CMY混色系统

CMY

3027005387

3027005388

3027005389

线性CTO色温调节

2,700K-10,000K
3027005390

颜色盘 1: 6 种颜色+白色

红色
3027005395
序号 1

橙色
3027005360
序号 2

水蓝色
3027005396
序号 3

绿色
3027005362
序号 4

浅绿色
3027005398
序号 5

淡紫色
3027005397
序号 6

颜色盘 2: 6 种颜色+白色

粉红色
3027005365
序号 1

浅黄色
3027005366
序号 2

品红色
3027005367
序号 3

蓝色
3027005368
序号 4

黄色
3027005369
序号 5

深蓝色
3027005370
序号 6

图案盘

固定图案盘: 17种图案+白盘

图案直径: Ф113 mm

3011001736
序号 1

3011001736
序号 2

3011001736
序号 3

3011001736
序号 4

3011001736
序号 5

3011001736
序号 6

3011001736
序号 7

3011001736
序号 8

3011001736
序号 9

3011001736
序号 10

3011001736
序号 11

3011001800
序号 12

3011001738
序号 13

3011001739
序号 14

3011001740
序号 15

3011001741
序号 16

3011001742
序号 17

棱镜/雾化片

2个棱镜:1个8棱镜, 1个6面直排镜,可双向旋转和叠加

5°雾化片

8棱镜
6面直排镜
5°雾化片

缩放角度
